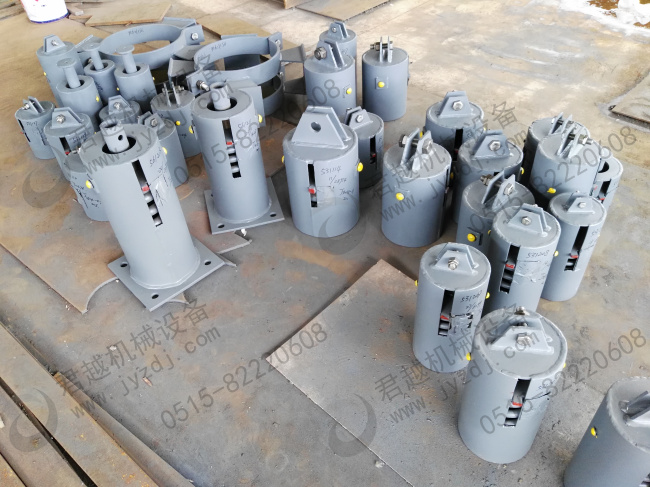

彈簧支吊架（T、TH型）
彈簧支吊架主要用于電廠汽水管道或鍋爐設備、在運行中產生熱位移及其設備裝置上。根據管道受力情況計算確定的彈簧支吊架工作和熱位移要求，本廠將彈簧支吊架按照設計荷載進行整定：即彈簧預壓并所定冷態荷載位置上彈簧支吊架在出廠前制造廠進行了整定，當安裝了到管道和設備上后，作有關螺紋調整，將所定銷脫開，這時彈簧的實際承載就是設計所要求的冷態荷載，同時標上冷態時的理論理論工作位置。
二、型號、種類
可變式彈簧支吊架有兩大系列，主要是由西北電力設計院設計的T1、T2、T3、T4、T5型和華東電力設計院設計的TH1、TH2、TH3型，兩系列的基本特性相同，廣泛用于電力、冶金、化工、石油、紡織等工業，在運行中產生熱位移的管道系統及其設備裝置。承載力為20daN-21000daN。結構形式主要有懸吊式、支承式和并聯懸吊支承式。
三、T、TH結構形式和型號表示方法：
本吊架根據安裝形式分為中間連接吊架彈簧TH 1 、上下連接吊架彈簧TH 2 、支架彈簧TH 3 三種型號。
TH 1 又分為A、B、C三種類型；
TH 1 A( T1 )為單耳連接吊架彈簧；
TH 1 B( T2 )為雙耳連接吊架彈簧；
TH 1 C為螺紋連接吊架彈簧；
這三種類型彈簧，主要用于懸掛在鋼梁、管梁、底板上。
TH 2 ( T3 )適用于安裝在鋼梁上；
TH 3 ( T4 )主要用于擱置在基礎、鋼梁、樓板上；
T5 并聯懸吊型。
|
