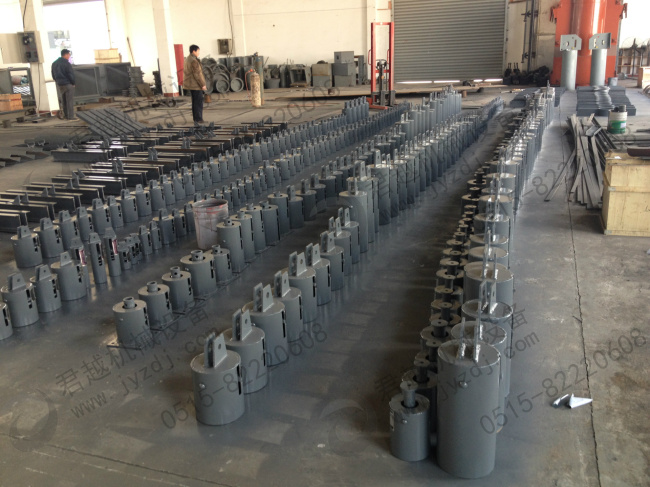

彈簧支吊架是根據力矩彈性原理設計，當管道的支吊點有垂直方向的熱位移時，如果采用剛性支吊架，對向上熱位移的支吊點，熱態荷重就會大幅度下降，甚至懸空不吃力；而對向下熱位移的支吊點，不但承受上位移支吊架的轉移荷重，而且要承受較大的限位作用產生的管道熱脹推力或力矩。這時支吊架本身和管道應力（包括自重一次應力和熱脹二次應力）產生相應的有害影響。因此，有垂直方向熱位移的支吊點，除了專門設置的限位剛吊外，一般應選用彈屬于支上架，彈簧支吊架便是其中一種。在彈簧支吊架中，支吊架的荷重垂直直接與彈簧力相平衡，而彈簧力等地彈簧剛度與壓縮值的乘積。當支吊點產生垂直方向的熱位移時，彈簧壓縮值也發生改變，支中架為荷重也就發生變化，如能選擇合適的彈簧，支吊架荷重變化就會限制在某一允許范圍之內，不會發生剛性支吊架那樣荷重大幅度變化或完全不吃力的情況，廣泛用于電力、石油、化工、機械、治金、輕紡等行業。
|
